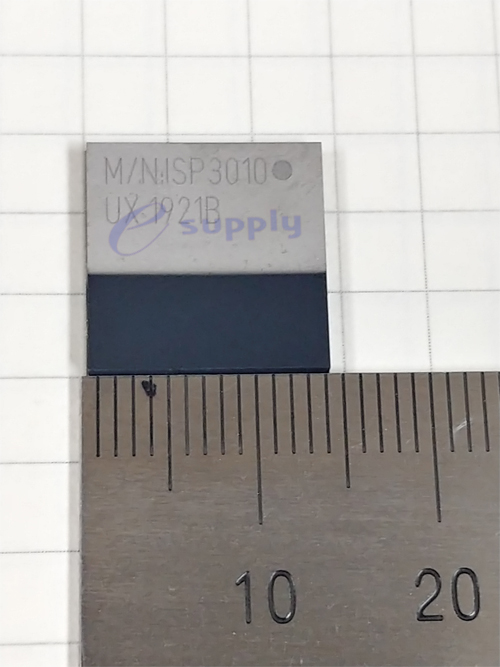

UWB+BLE MODULE ISP3010 특징 및 실물크기사진
관리자  2019-10-17 11:17:07, 조회 : 4,045, 추천 : 15
- Download #1 : ISP3010사진.jpg (136.2 KB), Download : 1


14 x 14 x 1.5 mm의 초소형 LGA 모듈은 DW1000 UWB 송수신기와 nRF52832 BLE 칩을 기반으로합니다.

ISP3010은 SPI 연결을 통한 간단한 사용자 인터페이스를 사용하고 최적화 된 안테나와 결합 된 Cortex ™ M4 CPU,

플래시 및 RAM 메모리를 통합하여 보안 버블 애플리케이션을위한 완벽한 독립형 범위 조정 모듈 솔루션을 제공합니다.

장거리 응용 분야의 경우 ISP3010을 외부 UWB 안테나와 함께 사용할 수 있습니다.

이 모듈은 DecaWave DW1000 단일 칩 UWB 송수신기와 nRF52832 Nordic Semiconductor 2.4GHz 무선 SoC (System on Chip)를 기반으로합니다. 32 비트 ARM Cortex ™ M4 CPU를 통합합니다.

512kB 플래시 메모리, 64kB RAM 및 아날로그 및 디지털 주변 장치. 14.0 x 14.0 x 1.5mm의 작은 크기에도 불구하고이 모듈은 디커플링 커패시터, UWB 용 38.4MHz 크리스털, BLE 용 32MHz 및 32.768kHz 크리스털, BLE, DC-DC 컨버터, UWB 용 DC 펄스 전원 어댑터, RF 매칭 회로 및 2 개를 통합합니다. 무선 SoC 외에도 안테나. 저전력 소비 및 고급 전력 관리 기능으로 코인 셀 배터리에서 배터리 수명을 최대 몇 개월까지 연장 할 수 있습니다.

UWB 통신은 IEEE802.15.4를 준수합니다. Bluetooth로 무선으로 제어되는 간단한 사용자 인터페이스를 사용하여 ISP3010은 보안 버블 애플리케이션 및 최대 50 미터 범위의 애플리케이션을위한 완벽한 독립형 레인 징 모듈 솔루션을 제공합니다. 일반적으로 수백 미터 거리의 장거리 응용제품의 경우 ISP3010을 외부 UWB 안테나와 함께 사용할 수 있습니다.

Bluetooth 5 Ready와 호환되는 BLE 연결. ISP3010 BLE 섹션은 BLE의 주변 또는 중앙 역할에서 사용될 수 있습니다. nRF52832의 정규화 된 BLE 스택은 S132 SoftDevice에서 구현되며 무료로 다운로드 할 수 있습니다.


응용 : 정밀 실시간 위치 시스템
         건강 관리, 스포츠 및 건강을위한 (RTLS)
         소비자, 산업 ...
         보안 버블
         액세스 제어
         실내 위치
